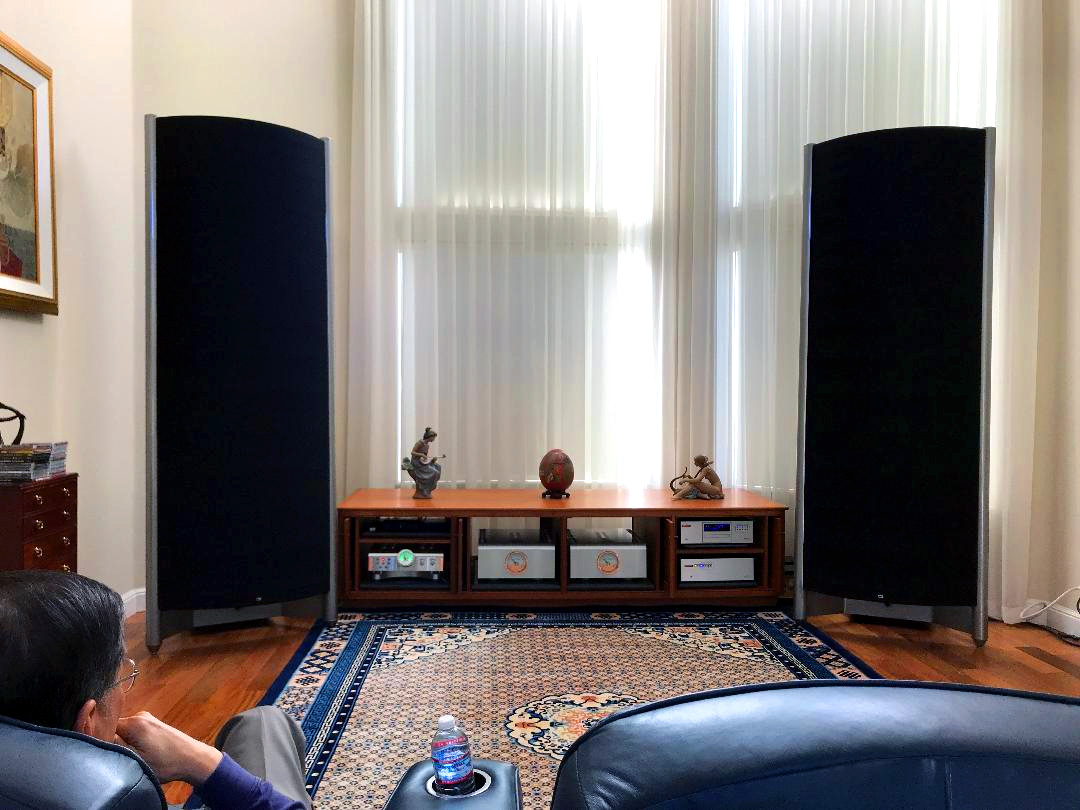

无论功放的输出功率是1W、5W还是几十瓦，对于残留噪音的要求基本差不多，毕竟我们平时听音时与音箱的距离都差不多（当然音箱的灵敏度有一定的差别）。所以我不建议功放指标只标注信噪比，我希望都标注其残留输出电压是多少。我们在家欣赏、感受音乐，首先都是立体声双声道的，这就需要有两个音箱，为了能同时感受两个音箱发出来的声音，一般听音距离，也就是你距离音箱一般需要1.5-2米以外，才能感受到有一定的声场效果。根据我的经验，放大器残留输出在不大于3mV/8Ω的状态下，基本感受不到有任何的交流声干扰，当然你说你的耳朵灵敏度好（尤其是低频灵敏度好），要求高一点也无所谓。但是，没必要追求残留输出零点几mV ~就跟失真指标一样，咱们承认有金耳朵能分辨出放大器的0.1%和0.5%失真，只是我觉得这并不是必须追求的目标。不过如果是厂机，真有客户就是耳朵贴近扬声器去辨别，反馈有交流声，网络如此发达的今天，那么肯定会影响品牌信誉，所以厂机统统做到“无可挑剔”~表面上。越是表面上完美，内里会越。。。这是不争的事实，您希望是怎样的呢？欢迎您留言交流。

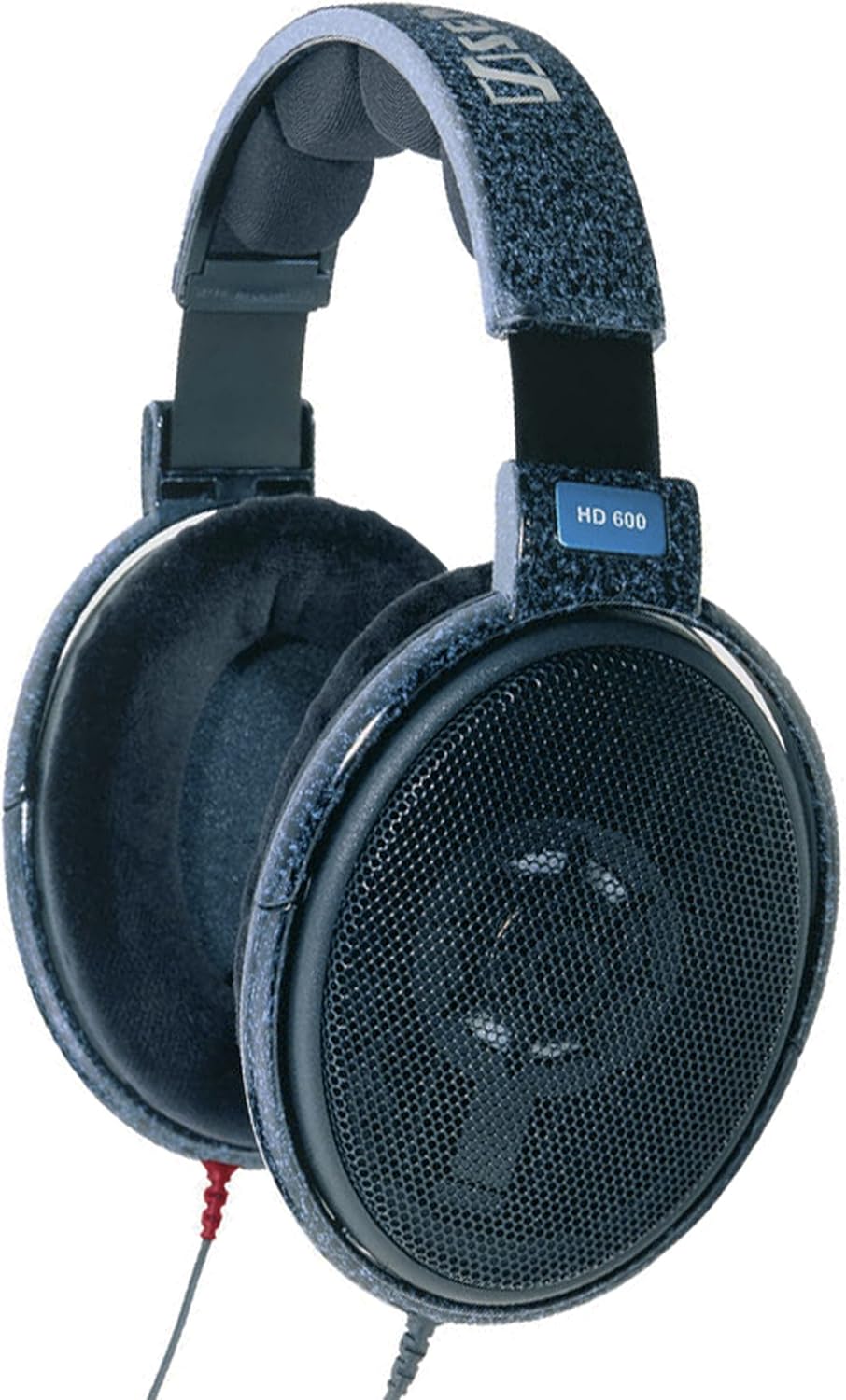

  如果耳机放大器，是用耳机听音乐，相对来讲残留噪音要求高一点也是正常，我的森海塞尔(Sennheiser)-HD580、HD600，用交流灯丝2A3单端，没有感觉到有交流声干扰，用常规的300B单端则不能接受交流声的程度。如果说就喜欢耳朵贴近音箱去辨别是否有交流声，以此来评判直热管单端胆机的好坏，那么您是正确的也是认真的，为您的这种精神竖大拇指点赞、佩服！我喜欢通过自然而然的方式达到最好的目的，而不是为了指标而指标的处理方式。



  一般情况下，对于典型的2A3之类单端，低电平输入、高增益放大，前面2级放大或五极管放大的电路，输入0.15V左右信号即可达到满功率输出的，全部使用交流灯丝，合理设计、制作与调试，残留输出小于1mV/8Ω是完全没有问题的，没有必要必须使用直流点灯丝。如果是高电平输入（很多机器的输入电平在0.5V以上），则可以更轻松容易做到更低残留噪音了。当然，用直流点灯的优点有很多，可以任意使用成品PCB版，可以使用廉价的变压器、扼流圈，可以减少很多装机的麻烦，比如寻找合理的接地点，选择恰当的元器件，布线可以很乱或为了美观而很精致，可以不用怎么调试、调整，可以不用费心考虑布局、布线、屏蔽等。有如此多的优点，很简单的就选用直流点灯丝。只是，直流灯丝呢也不是百利而无害，除了增加几个元件外，还需要接受其声音的“平直”，也就是耐听性差一些。这里不评论交、直流灯丝效果，也不刻意勉强怎么做，只要达到自己目的就行。我只是说：能用交流点灯就交流，能不稳压就不稳压，能简单点、省点就不要刻意复杂~除非有什么目的。

  用简单的、最初级的框架、结构，来制作出性能良好的直热管单端，这是我们想要达到的目的。但这个时候需要需要讲究每一个元件的“到位”，也就是每个元件自身应该具有的性能达到最好。

  胆机有交流声，第一步首先要保证一颗良好的电源变压器。电源牛除了不振动、不发热外，很关键的还需有良好的屏蔽性能，屏蔽不好，除了可以有交流声，对市电的干扰杂波也会过滤不足。恰恰这一点有些人重视的不够。有时候更换一只正确的电源牛，残留噪音会下降很多~这应该足以说明问题。

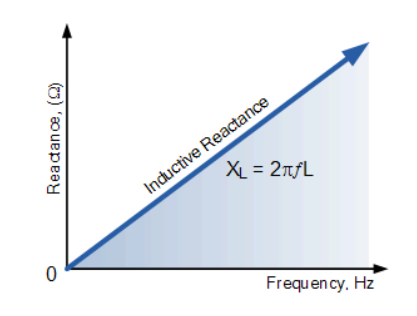

  胆机有交流声，还需要重点关注下滤波扼流圈（电感）。我发现很多厂机，包括DIY，对电感的重视程度不足，认为电感就是个小扼流圈，直流电阻、体积越小越好，殊不知电感直接影响残留噪音的大小。电感的特性就是对于直流电直通，频率越高感抗越大，也就相对于对交流信号呈现出较大电阻，来平滑滤波，获得干净的直流输出，供放大器电路使用。

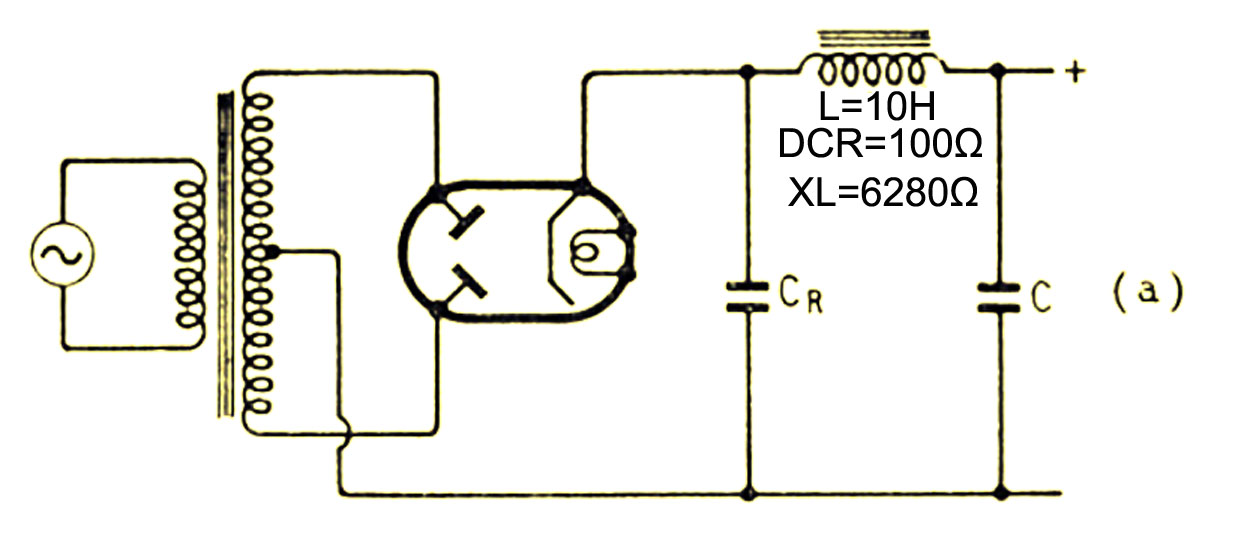

  下图是典型的π整流滤波电路，这里假设滤波电感的参数是10H/200mA，直流电阻为100Ω，其感抗XL=2πfL=6280Ω，也就是说这个电感对于直流来说呈现100欧姆阻抗，假如负载电流为200mA，那么其消耗功率为100*0.2=20V，20*0.2=4W。而对于交流成分来说，其呈现阻抗为6280Ω，也就是对交流成分呈现高阻，从而获得纹波尽可能低的直流输出。



  但是，如果这个滤波扼流圈的视在电感（apparent inductance）=10H也就是静态下为10H，在通过额定200mA电流时，因为铁芯气隙较小而趋于饱和，可能此时呈现的电感为4H甚至更低，按照4H计算，这个时候其感抗=2512Ω，相对10H的6280Ω来讲，其滤除纹波的“阻力”下降很多，使得输出的纹波增大，从而导致交流声增大。您可能认为，他就是个10H的电感，通直流以后怎么就降到4H了？难道这是可变电感（Variable Inductor）吗？其实铁芯电感有磁饱和的道理大家都懂，只是没人关注会相差很大。



  有这样一个现象：两个标称参数相同的电感，一大一小，用在电路上，大的用上去会发热，而小体积的却没有任何温升。这个现象看上去会认为那个小的电感好，大的不好。但懂常识的人可能另有看法，大的电感用上去，在额定的工作电流下，依然表现出应有的电感值（应有的感抗），而小体积的电感在路以后电感迅速下降，其感抗很小，甚至只有线圈自身直流电阻产生的直流损耗，当然就不会发热。但是这个时候电源输出的纹波电压会上升很多，只是大家并没有关注这是电感的感抗相差很大造成的~这个细节您发现了没有？

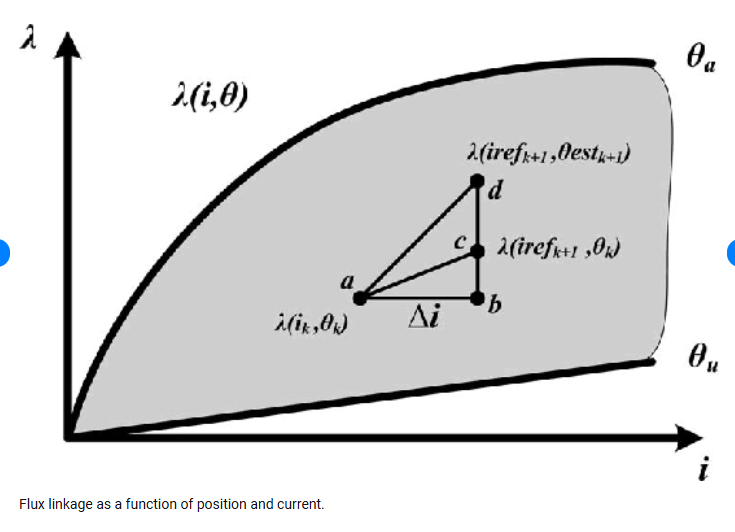

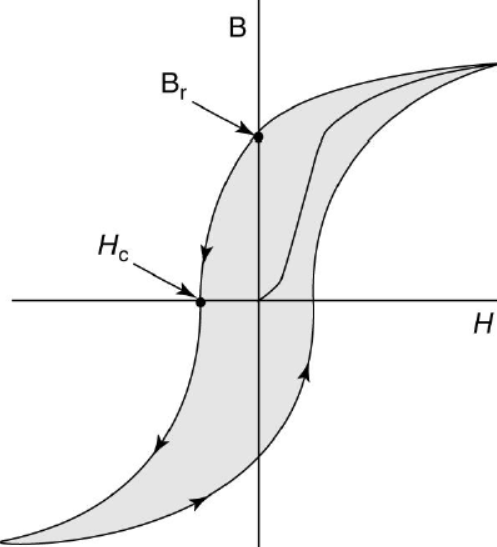

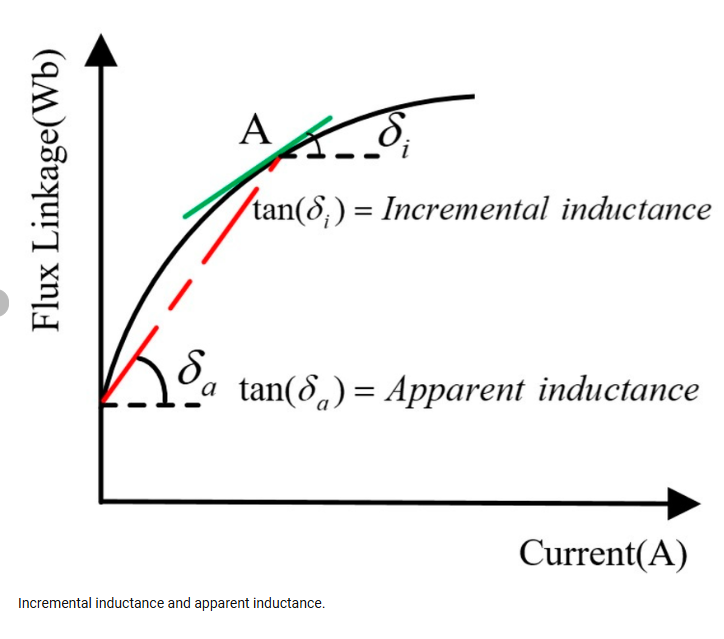

  别着急，咱们接着说：电感通过一定直流电流而导致电感值下降，这是铁芯电感的自身特性，也就是天生自有的特性。我这里并不想做什么铁芯的科普，我尽量用通俗易懂的方式解说。大家都知道滤波电感、单端输出牛铁芯都会留有一定气隙，将大部分磁动势（MMF）降在气隙上，从而降低了电感随电流的变化而变化。这个气隙的大小需要根据实际工作电流和铁芯材料、铁芯面积和圈数等来确定，确保在额定工作电流（包含交流电流）状态呈现标称电感值。假如视在电感（就是静态电感）为10H，额定工作电流状态为4H，这可称为增量电感，我们希望增量电感与视在电感，在额定工作状态呈线性关系。

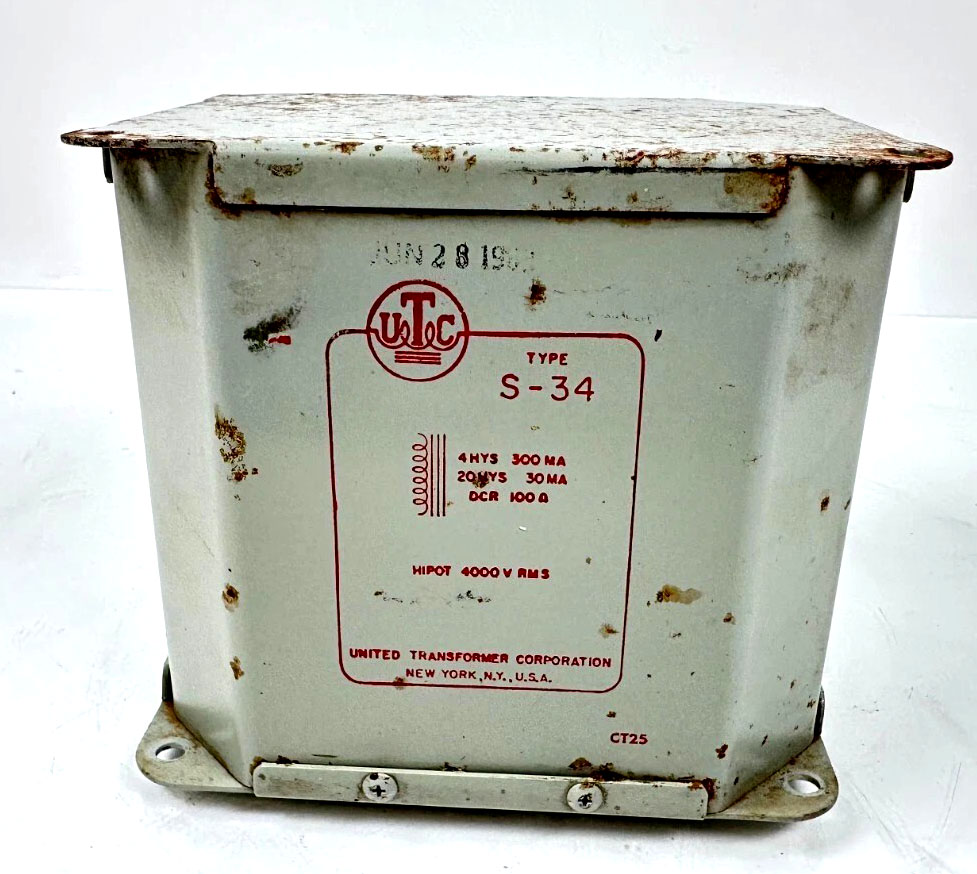

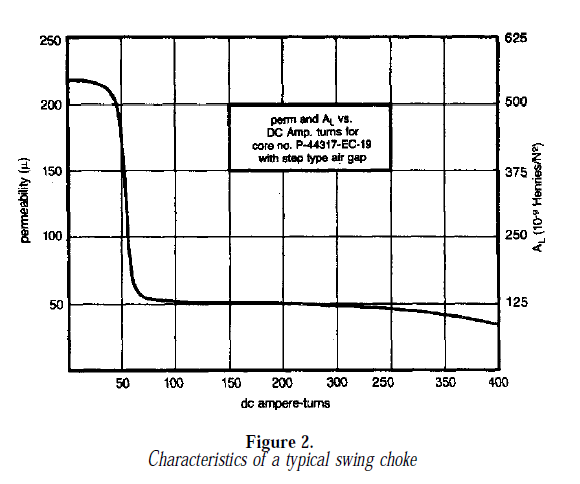

  这里再给大家说个名词：Swinging choke（摇摆电感）、Variable Inductor（可变电感）。摇摆电感在上世纪初就被申请了专利，用于有针对性的应用场合。请看下图：这是UTC S-34扼流圈，外面印着参数为：4H  300mA，20H 30mA，直流电阻100Ω。也就是说这个电感在通过30mA直流时，为20H，通过电流为300mA，电感为4H。





  上世纪摇摆电感有很多，还被美国一家公司申请了专利，其实这本就是利用电感自身的特性，合理的控制缝隙大小。铁芯电感，当铁芯被通过的直流磁化饱和以后，其电感量会迅速下降甚至接近0，对于应用在单端放大器电路上的滤波效果就需要考虑了，因为单端电路一般都工作在甲类，负载电流相对是恒定的。在这个恒定工作电流下，所用扼流圈应该呈现出应有的电感值，才可以满足低纹波的要求，才可以令残留噪音最低。

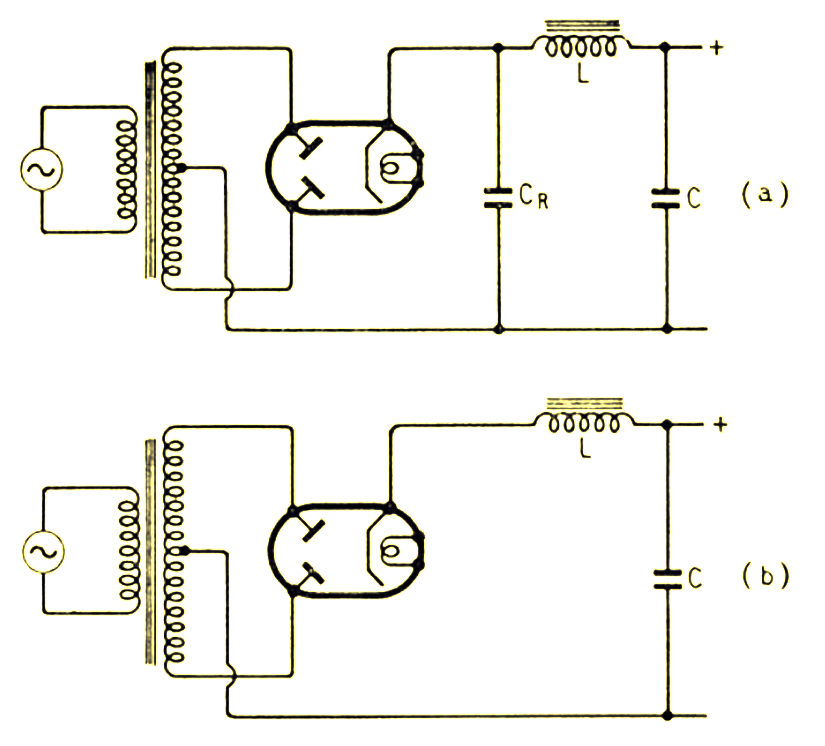

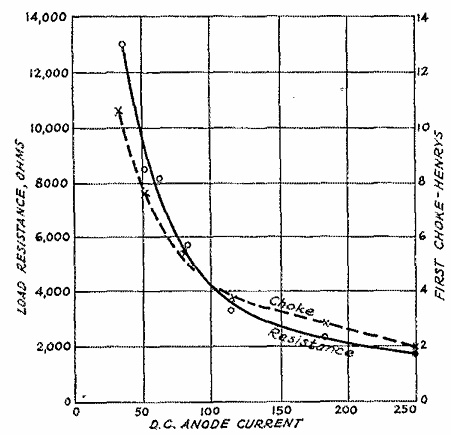

  关于摇摆电感，一篇发表在1957年《Wireless World》上的文章，文中配有一张图：



  大家都知道，上图a是典型的π型滤波，b是倒L滤波，这有什么奇怪的？只是您知道吗？图b认真来讲使用的是摇摆电感，其小电流时呈现出较大的感抗，大电流时呈现出较小的感抗。有关摇摆电感，有很多特定应用场合，这里就不多说了。对了，应用这种特性的还有磁放大器，一个不用任何电子元件的放大器，您知道吗？还有早期的电子管市电稳压电源（用的就是6N5P/6N13P），也是利用了铁芯饱和原理。

  扯远了，咱就说交流声的问题。电源滤波用的扼流圈，在通过额定电流时，应该呈现出该有的电感、感抗，而不能摇摆或可变。

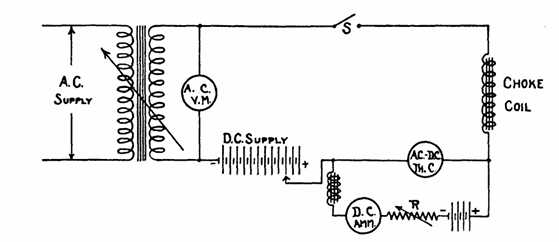

  因为在路使用时，通常业余条件下不便于测试其参数，导致我们不了解所使用的扼流圈性能，我前面文章虽然贴出来一些测试方法，那都是最基本的方式，也是各种测试电桥的基本框架，但业余情况下并不容易掌握。一些常见的电桥仪器，就算是配置偏流模块，也不适合测量胆机用的电感，因为那些都是测试小电感用的。

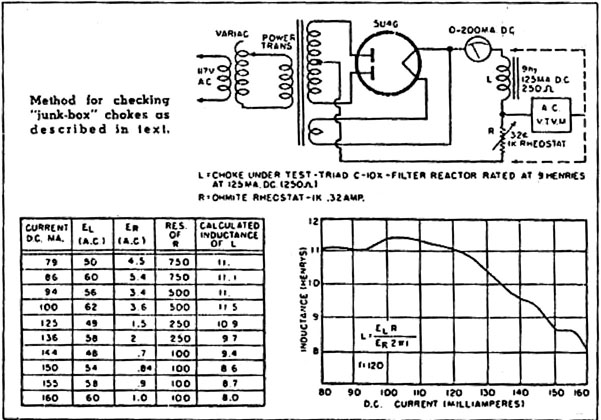

  下面给大家贴出一张图，是美国康涅狄格电话电力公司的胡贝尔汉克（Hubelhank）在1956年发表的《利用废旧盒子里的不明参数的电感》文章。方法很简单，足以测试胆机所用的的各种滤波电感，还包括单端输出变压器。对于滤波电感，如果用于典型单端电路，只是看看在实际工作电流附近的电感值，是不是与标称的电感一样就可以了。LCR表测试出来的视在电感，因为励磁电流偏小，可能有所偏差属于正常。



  不同品牌的电感会有一定的出入，但请相信，按照上述方式测试的结果，比较贴近实际工作电路，自己使用足够了。这里提一下Lundahl 电感，标称10H的电感，客户用LCR表测试出来的视在电感为大多为6H/100Hz左右，原因是Lundahl采用100V/50Hz电源测试，Lundahl老总答复是，你实际使用时除以2就得了。

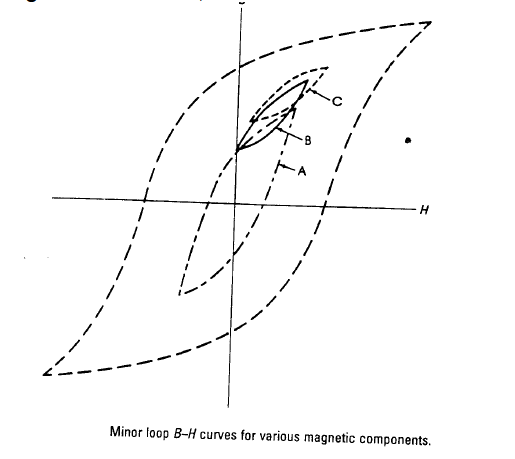

  上述测试方式也完全可以测试单端输出变压器，了解输出牛在实际工作电流状态的特性，但这只能说明静态下特性，最好测试大于实际工作电流一倍以上的情况，因为音乐信号的动态峰值会很大。我们希望单端输出牛的增量电感和视在电感在线性区域，如果是非线性区域甚至饱和，那么实际表现出来的声音会相差很多。对于输出变压器，不要只关注频响指标，高低频延伸什么的，关注一下动态参数，尤其是铁芯的饱和区域很重要，这是检验胆机动态指标最好的方法~自己对比试验一下，比空想、争论更有说服力。

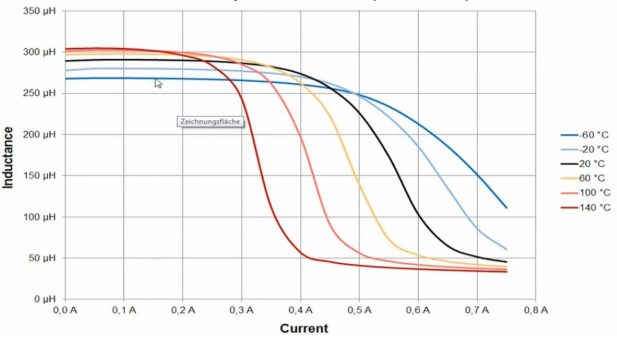

  还有，电感值也会随温度的升高而发生变化，只是我们的放大器不会涉及到太高的温度，这个可以忽略。



  如果大家没有精力做这些测试，完全可以多拿几个“样品”在自己的机器上对比，反正大家都知道七天无理由退货。实践出真知，经过亲身体会，反复对比感受到的东西，会有更深刻的印象。

  为了能明显的对比，您的放大器最好这样：先去掉所有所有反馈，让放大器裸奔，且各级阴极对地落水电容没有的要临时加上，这样有利于提高低频增益。放大器不输入任何信号，音量电位器可以开到接近最大，喇叭输出端接上假负载，2W普通电阻就够了，没有多大功率输出。然后用万用表测量负载电阻上的残留电压，量程在AC mV档。这样就可以很简单直观了解用哪个电感残留噪音最低（当然也可以顺便测试电路裸奔的时候是否存在自激，如有自激，喇叭输出端就会有比较高的电压）。有时候可能还会出现这样的现象，拿一颗与扼流圈直流电阻相同阻值的功率电阻代替扼流圈，也会得到与该扼流圈差不多的残留噪音输出。这时候恭喜你，可以省下一笔银子，不用电感，直接用一个功率电阻就ok。有一些厂机乃至发烧友用的电感，的确就是充当一个电阻的作用。因为都是用直流点灯丝，甚至是稳压、温流供电，高压甚至也稳压，那么就真的可以省掉电感，用RC滤波就足够，没必要多用一个扼流圈。
