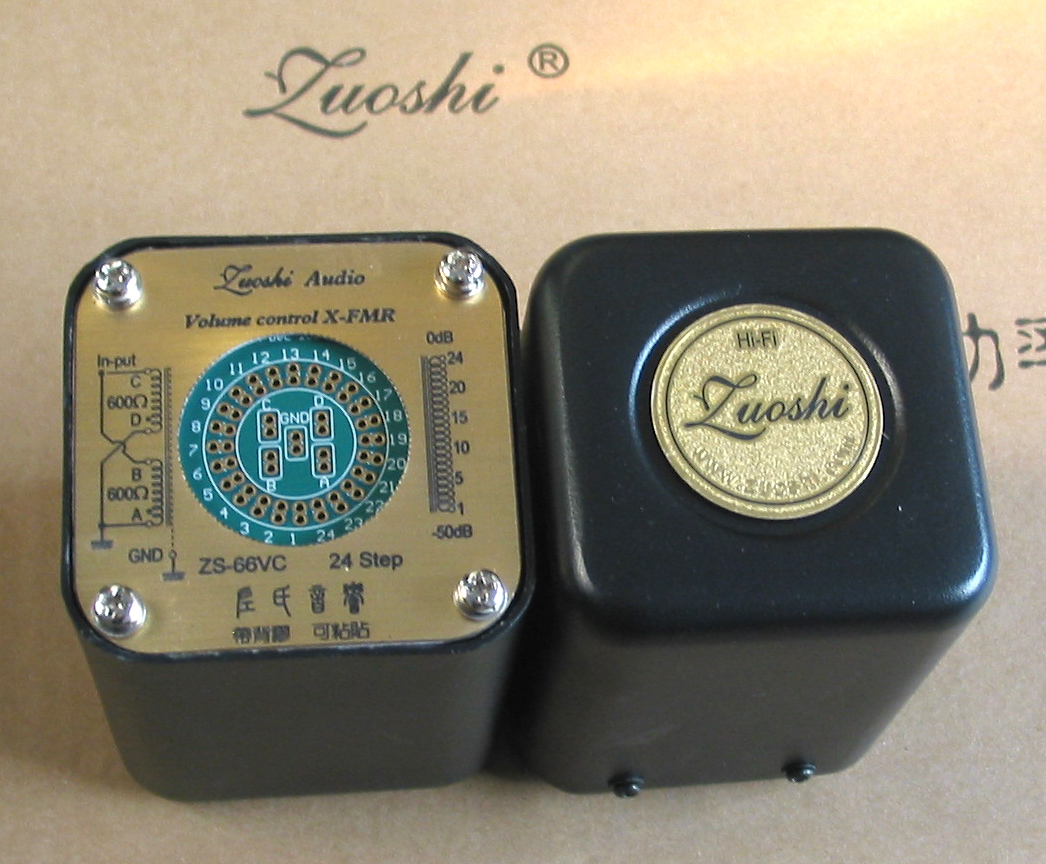

ZS-66VC音量控制变压器基本参数：



* 阻 抗 比：600Ω：600Ω，1：1；

*调节档位：24个，（其他档位可定做）；

*衰减控制：48dB，2dB/档；

*线路电平：2-4V ；

*幅频特性：20Hz ~ 20kHz  -0.1dB ~ -0dB(所有档位，RL=600Ω)；

*频响宽度：5Hz~220kHz   -3dB(所有档位，RL=600Ω)；

*失真(THD)： < 0.5%；

*直流电阻：一次侧（20°）-50Ω(并联单端时)，二次侧-205Ω(总)；

* 电      感：一次侧-80H（50Hz、5V、并联单端时）；

*插入损失：1.5dB（600Ω），0.9dB（10kΩ）；

*外形结构：全密封，目前有两种外型可供选择：1、70*70*80mm方形，2、直径56，高度68mm圆形。默认发方形；

*引出方式：PCB镀金焊盘（附赠10色进口特佛龙镀银软线），或软线引出。





  产品特点：

  1、左氏新一代的绕制技术，加上高性能的铁芯材料、高纯度的无氧铜线，我们得到性能优异的音量控制变压器（音量牛），可以在全部档位获得相同的频响宽度和失真，且最大、最小音量位置低频相移偏差非常小。完全可以保证小音量状态声音的细节和音色，这一点优于碳膜电位器的声音。

  2、由于音量牛是用圈数调节输出电平，相比碳膜电位器精准度更高，使声音定位更准确。

  3、内部用坡莫合金屏蔽，感应噪音降到最低，可获得干净的信号输出。

  4、通过改变一次侧的接线方式，可用于平衡、不平衡信号输入。

  5、实际应用时参考右图接线，这样可以得到基本固定的变压器阻抗。
