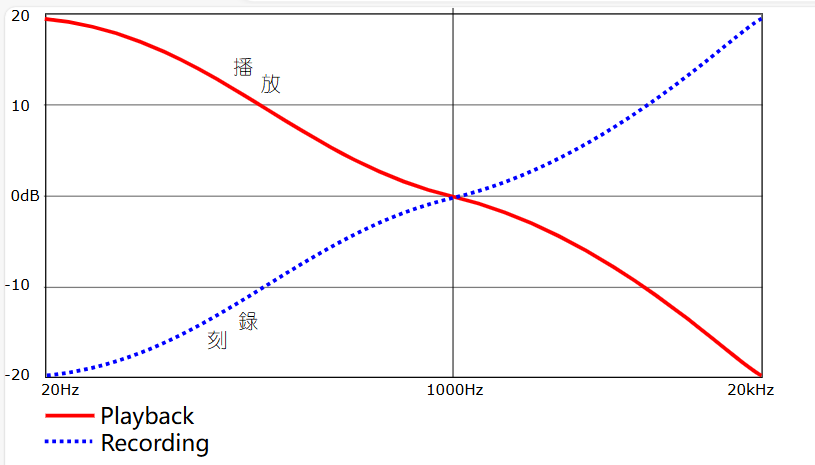

美国唱片业协会(RIAA)制定了留声机唱片录制和播放规范。均衡曲线(见下图)旨在作为事实上的全球记录行业标准。
上图是用于播放黑胶唱片的 RIAA 均衡曲线。对低频和高频进行规范调整,主要目的是在刻录时允许更长的录制时间(通过减少每个凹槽的平均宽度),提高音质,并减少播放过程中可能出现的凹槽损坏。从图中可以看到,20Hz~20kHz相差40dB也就是100倍增益。RIAA回放均衡,定义了三个位置的过渡点:75 μs、318 μs 和 3180μs,分别对应于 2122 Hz、500.5 Hz 和 50.05Hz。
按照这个公式,用Execl很简单的计算出各频点的参考值,下图摘录的几个常用频点的数据,任意频率点都可以计算出详细参数,有需要这个Execl表的的朋友留言送出。
这是理论计算的RIAA均衡曲线,也就是说,我们的唱放输出端,需要满足上述频点的增益要求,才能更好的重放黑胶唱片。
LCR均衡电感,通用参数是,1.8H+45mH,适合600欧姆左右的网络均衡。

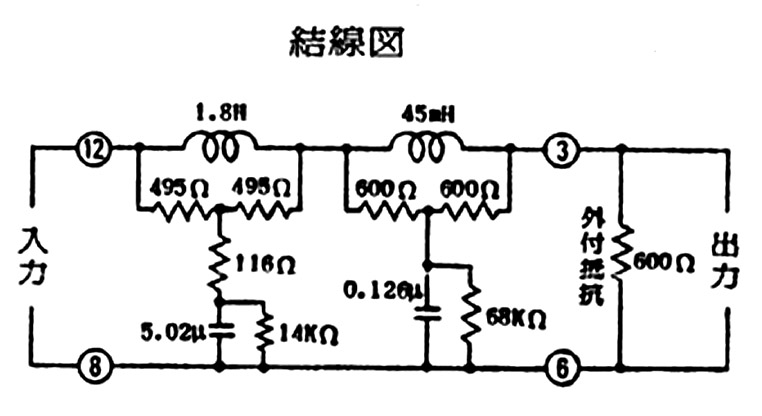

这是EQ-600典型应用电路:

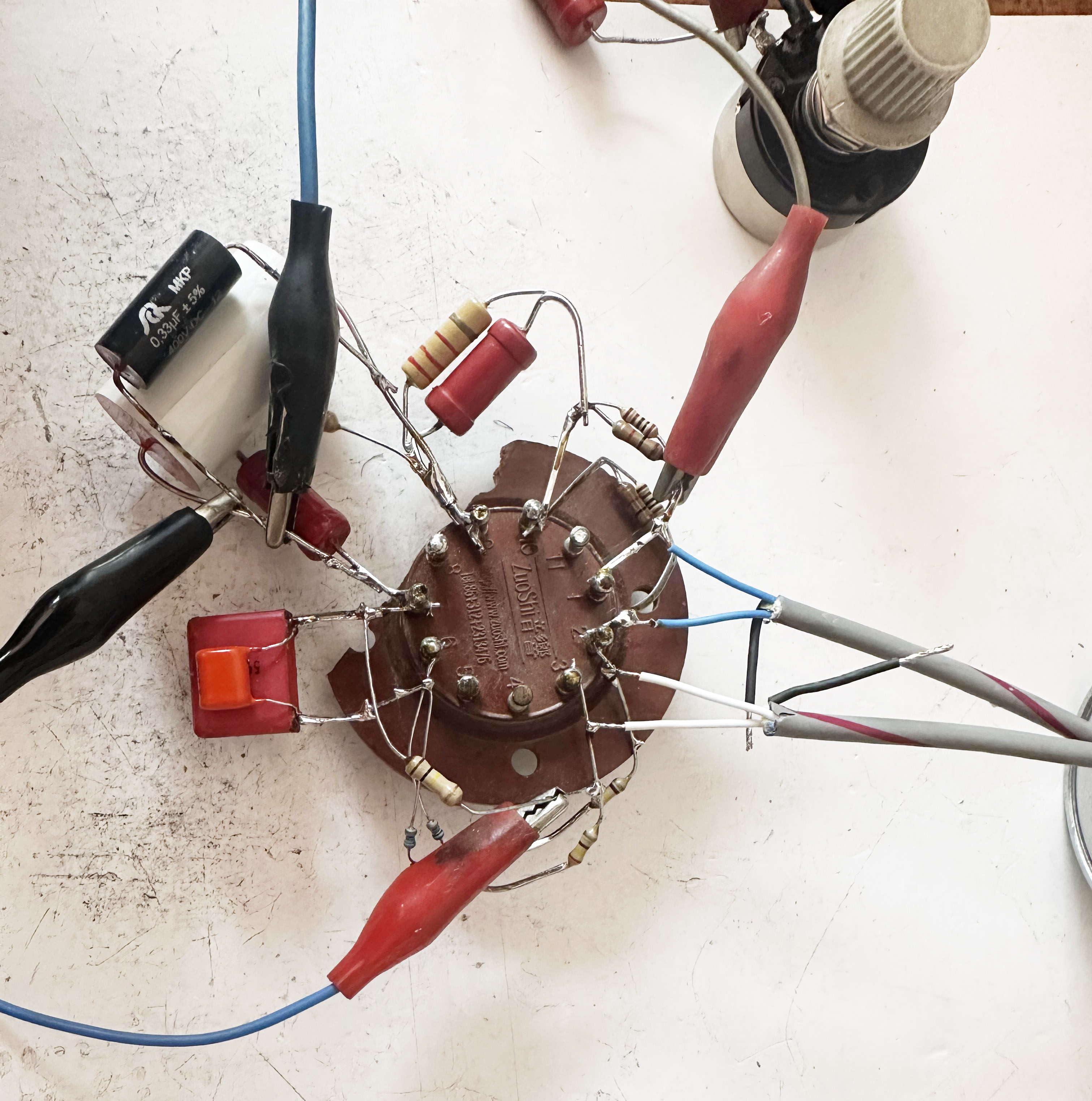

假如自己选择的电路频宽或宽或窄,严格意义上来讲是需要改变相应元件数值的。桥本的应用电路也给出了图一和图二的元件模式,以便适应不同电路特性。有的发烧友看到不同的EQ均衡元件参数会迷惑,不知道该如何选择。其实,最终测试结果才是硬道理,电路不同,选择不同的元件参数,这是经过试验测试的结果。我测试过多种类型的唱放电路,除了RC数值的调整,电感L的参数如果能有一定的变化范围,以适应不同电路组合,会比较方便。
关于LCR的元件参数,对均衡曲线的影响,我这里有一份Excel文档可以实时模拟出效果图,有需要的朋友请留言送出。这里包括电感的直流电阻(DCR)对均衡结果的影响。从仿真结果看,电感的直流内阻小一些,可以让仿真曲线更接近理想。
我自己试验过1.8H电感的DCR在7~30多Ω的不同值,直流电阻越小,绕制上需要用更粗更好的线材,同时为了容纳更粗的线径,铁芯窗口需要相应增加,缺点是分布参数也跟着增加。尝试过多种绕制方式,以尽量减小分布参数带来的影响。现在基本确定下来的参数是:1.8H=12Ω,45mH=1.6Ω。
LCR均衡电感,需要提升、压缩40dB约100倍的电压增益,放大电路需要有足够的动态范围,尤其是低频提升20dB,唱放电路低、高频特性应当很好,假如电路低频相应20Hz时已经出现-2dB,那么经过EQ均衡网络输出的低频则不能满足曲线要求。这同时又引来一个麻烦,那就是如此大幅度提升低频,50Hz/100Hz(或60/120Hz)交流嗡嗡声也相对提升。特别是唱放工作在小信号放大状态,所以对LCR元件的屏蔽是应该的。假如没有屏蔽,从LCR出来的信号,很有可能会输出很大的嗡嗡声。
大家可以看到,就算是外部引出端子,也特别制作了直径1.2mm的镀金铜针,而放弃了普通的大接线柱,以尽量避免端子本身感应的噪音。假如把全部RC元件集成到这个屏蔽罩内,做成EQ-600P那样的集成均衡单元,可以让噪音做到更小~当然这会让元件调整变得稍微麻烦。
虽然LCR特性阻抗是低阻输出,但若将此信号直接供前级还是有些勉强,EQ-2L标称最大输入电压是10V,那么最大输出有用信号电压就是0.1V,作为前级放大的输入还是有些低~现在的CD机信号输出可达2V,所以目前的前级一般只有十倍左右的电压增益。所以厂家建议在LCR后面增加一级放大,这样可以轻松满足前级输入的要求,动态也得到了提高。
ZS-EQ2包含两个电感:1.8H+45mH,为了方便不同电路应用,我们分别做了1.7H、1.8H、1.9H和41mH、46mH抽头。假如您需要集成RC元件,请联系客服。
