世界上首台“超级胆机王”打造记 (一)
左氏 / 2023-01-19



  这标题您可能看着俗,不过内容确实是实打实的真正胆机之王,先说所用功率管,ГМ-100,最大屏耗1000W的钨丝直热三极管!相当于十个845,这应该是自然冷却玻璃管的极限。根据我查阅的世界范围内电子管资料,没有再大于ГМ-100的自然冷却三极管了。既然称王,有大管子只是基础这是硬件,还要有软件如合理的设计、合适的搭配,从而能获得理想的、可以称王的输出功率~本机纯甲类单端输出200Wx2,ГМ-100功率管实际工作屏耗600W。假如您舍得,也可以做800甚至1000W屏耗,这样可以单端输出300Wx2超高功率。根据我所查询的国外各种数据,纯甲类单端能输出如此大功率,本机绝对能称王。当然,为了达到这些要求,其配套设计也需要牢固,体积重量也可以称王~本机总重大于330kg。这在世界胆机音响界应该算得上是王者。至于说“世上首台”,因为这个管子确实够王道,声音非常的好听,相信以后还会有后继制作者,甚至更希望能超越这个“超级胆机王”!
  ГМ-100,看型号就知道这是前苏联的管子,翻译过来型号是GM-100(以下均按照GM-100)。最早接触这个管子是在2015年左右,当时,ГМ-70(GM-70)已经制作成熟,也搞过ГУ-4、ГУ-8、ГМИ-30(脉冲管)这些,想寻找好听且输出功率大的管子。因有俄罗斯这边多年的关系,且前苏联的确有不少好听又无可替代的管子,比如1996年我在国内首次引进前苏联的6C33C-B,并制作撰文,直到现在也是无法复制的好管。GM-70更不必多说。于是我认真查阅前苏联电子管书籍,感觉原设计为低频放大的GM-100线性很好,且这颗直热三极管也是钨丝,这可是决定声音好听的一个关键因素,关键这管的超大屏耗,独一无二。还有一个型号是ГМ-60/GM-60,最大屏耗有600W,与ГУ-48/GU-48类似。这是一颗战斗机上用的管子,因为用途特殊,其特性类似五极管,也就是效率比较高,容易驱动,但凭个人二十多年的胆机制作经验,并不是很喜欢。

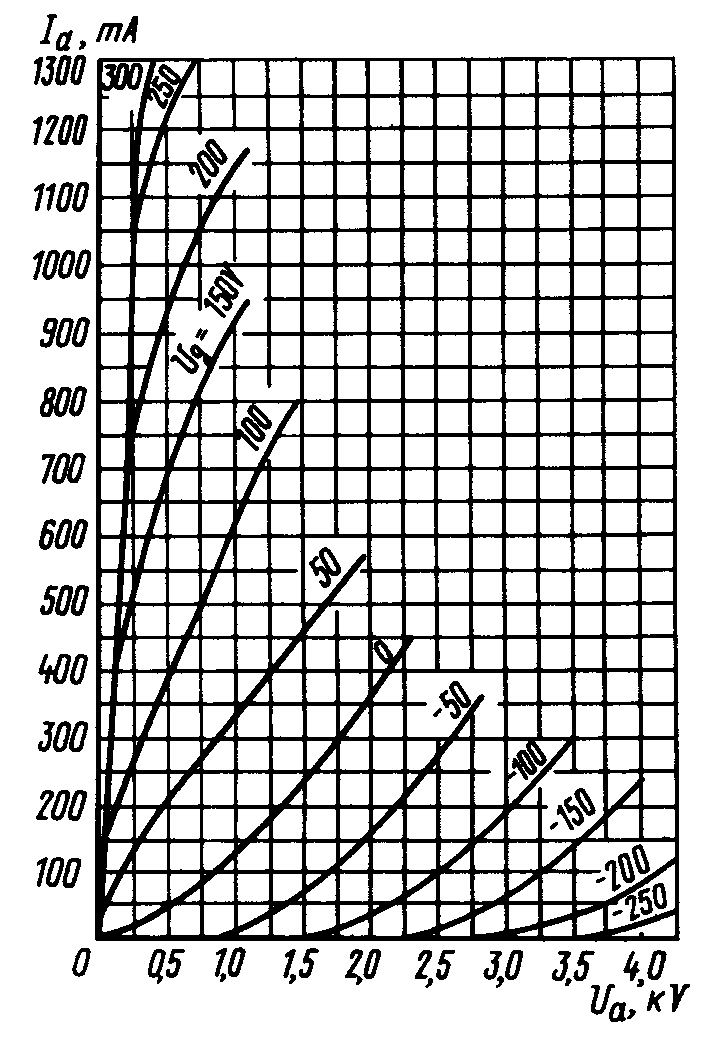

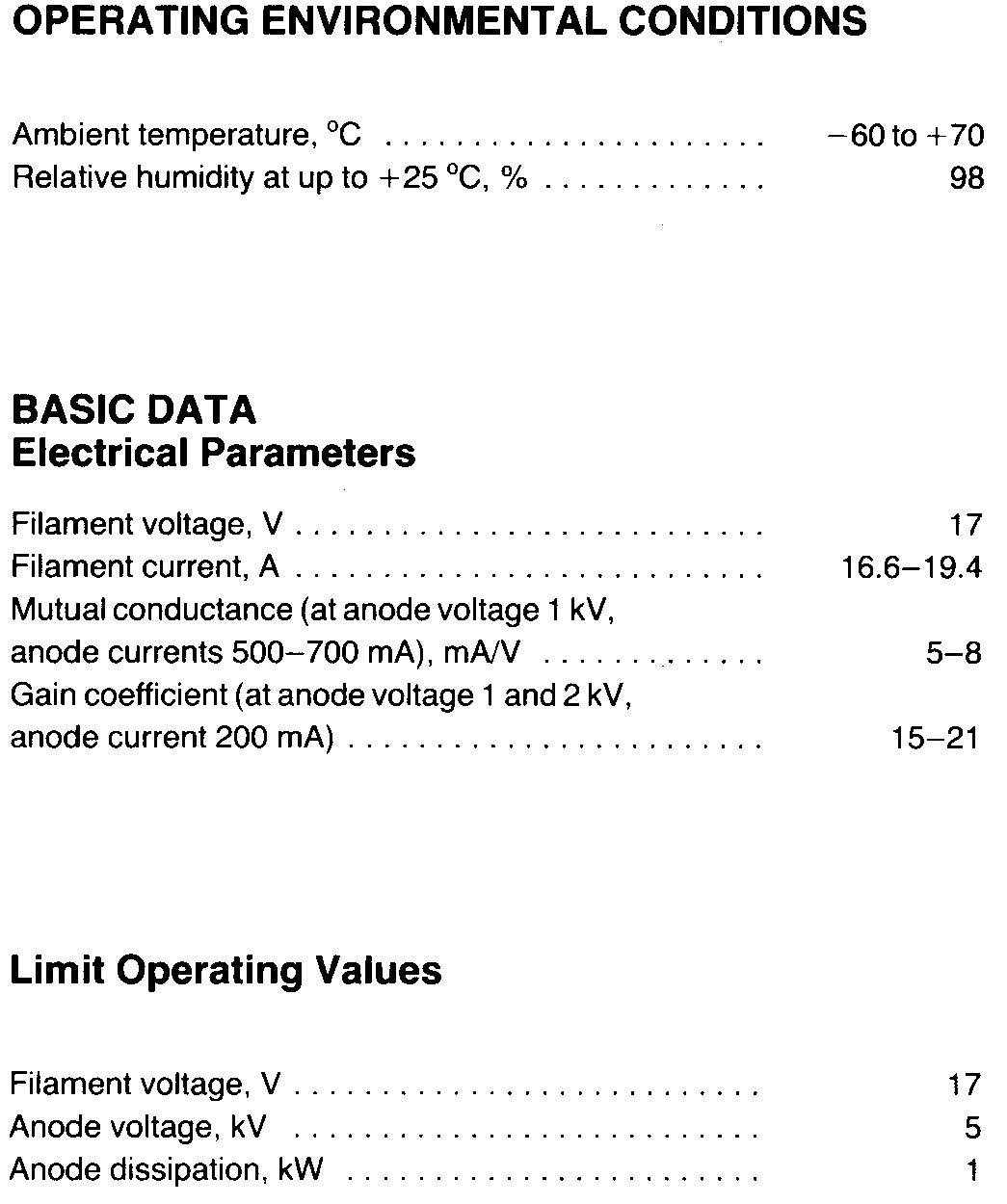

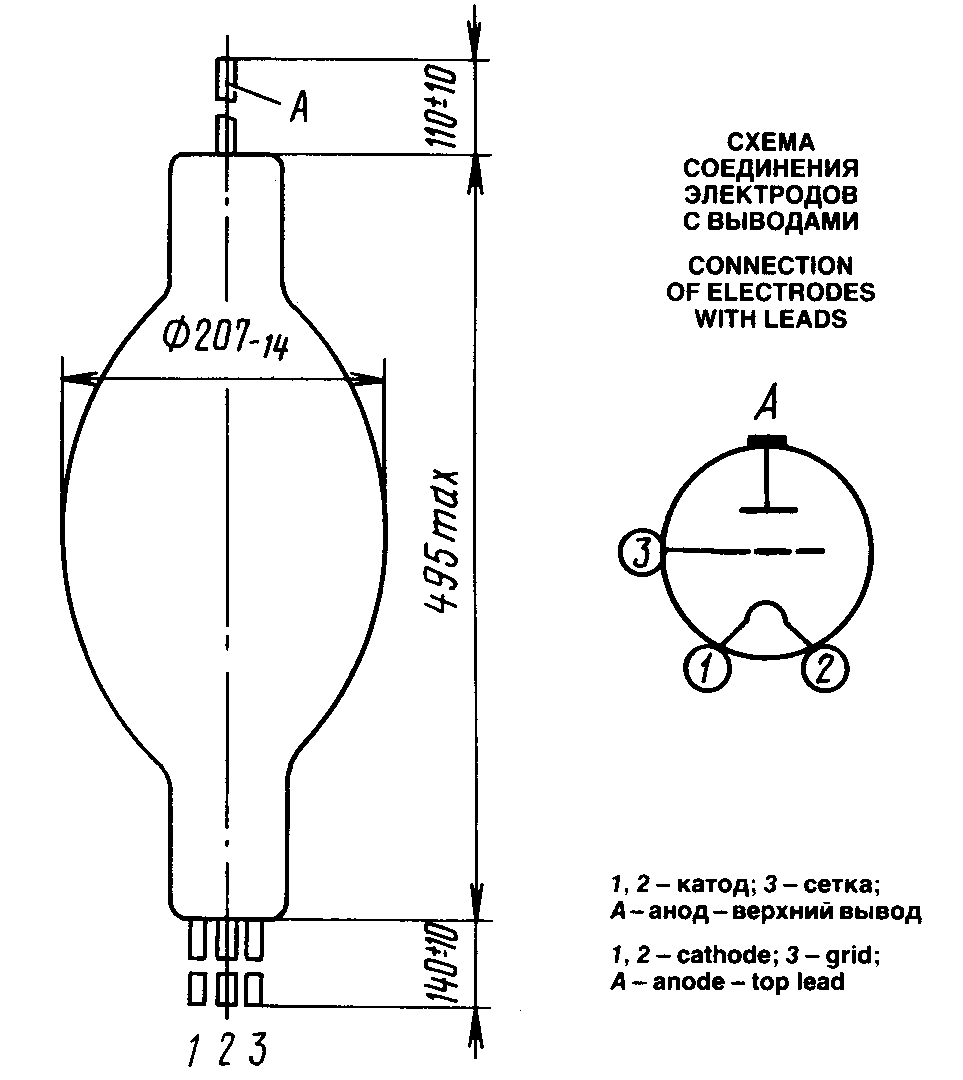

   下面是GM-100的应用参数:Pa=1000W,Ua=5000V,灯丝17V/17-19A。

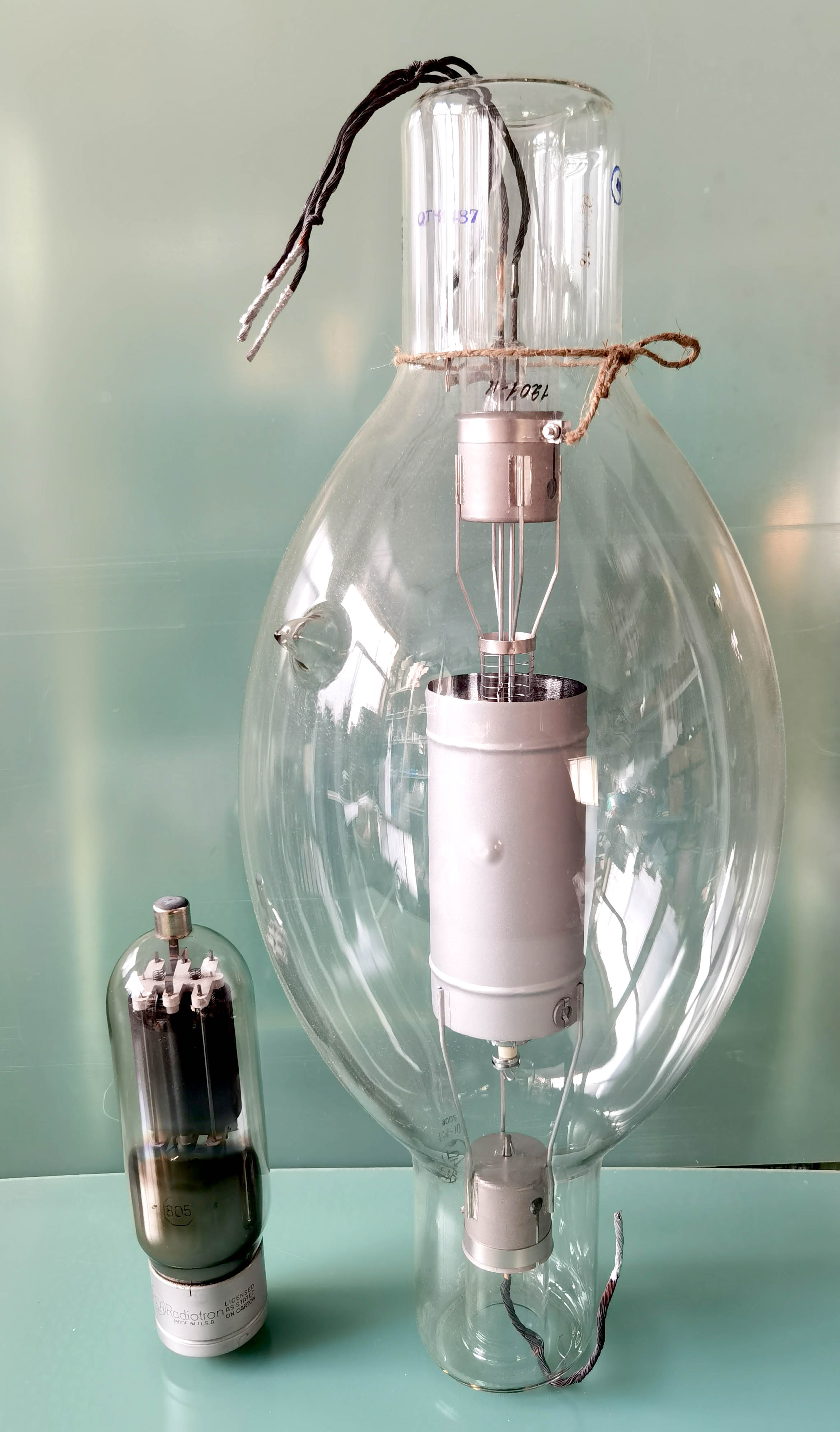

这个GM-100,从外型到性能,我很是喜欢。甚爱必大费,于是收藏了一些。拿到了这个大管,与常见的300B甚至845、GM70对比,GM-100就像一个擎天柱,有种抟扶摇直上九万里的感觉。下图左边是RCA 805,属于常见的大功率高压胆之类,与845、211相同,右边就是GM-100。

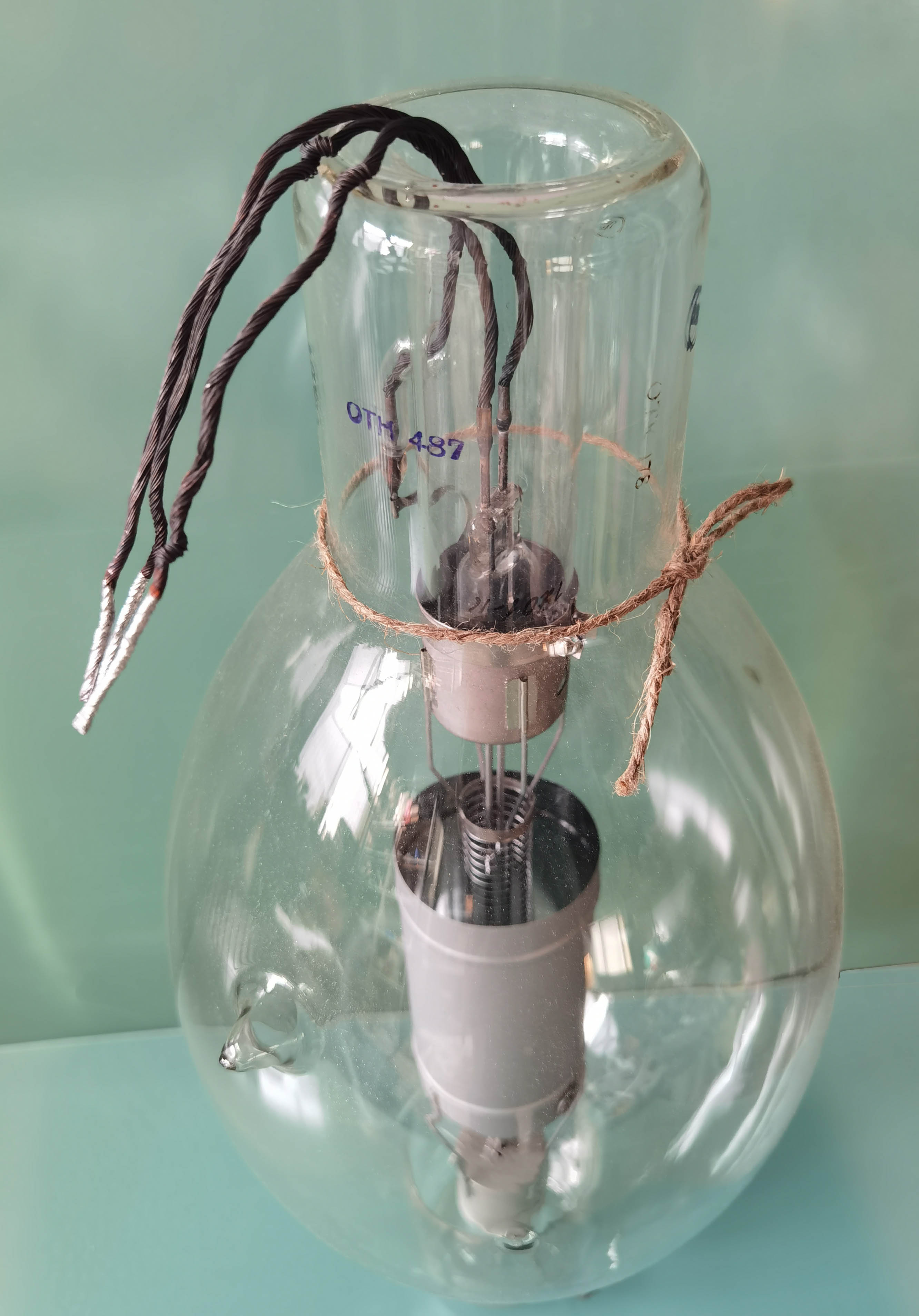

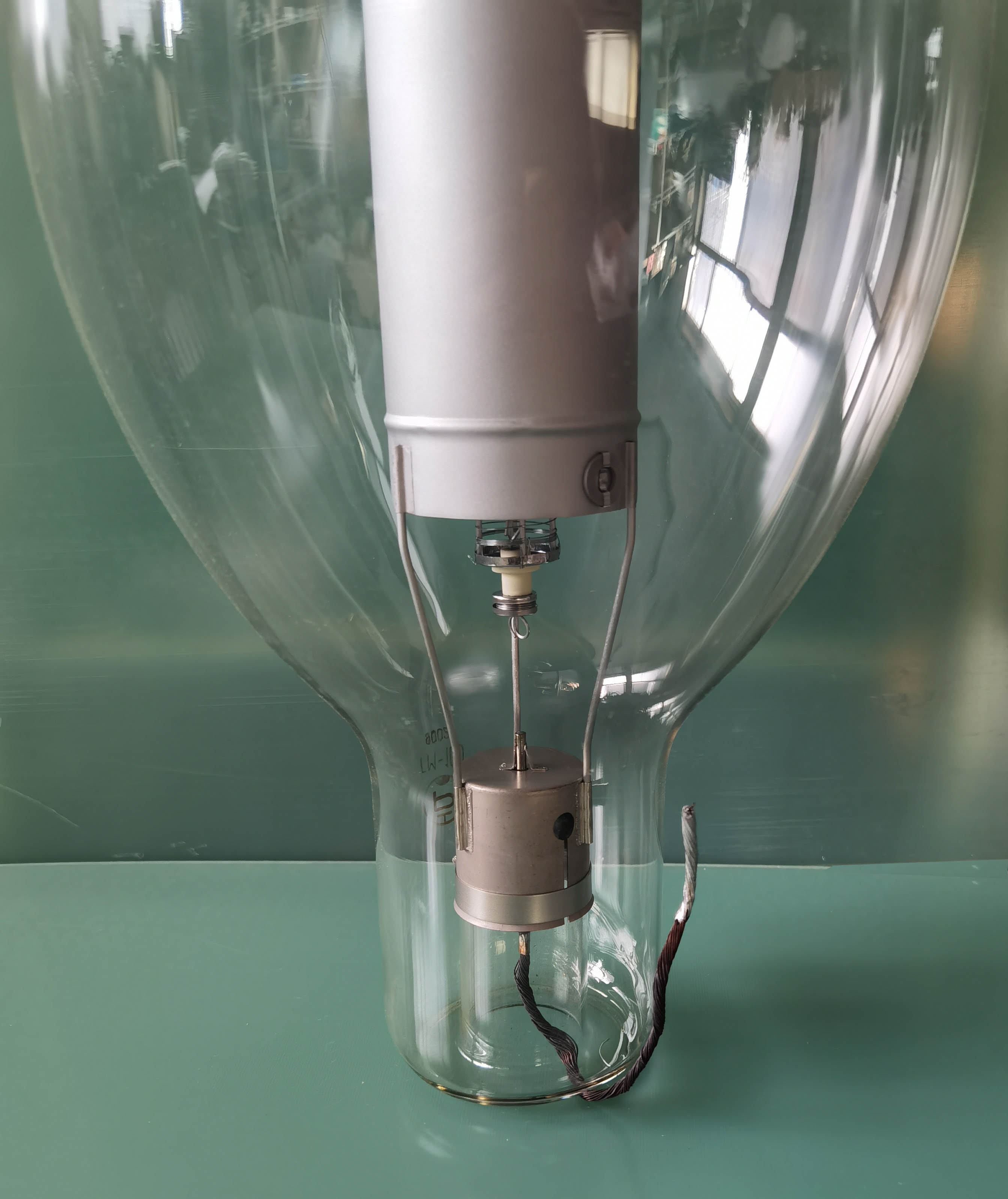

大约在2018年,受好友委托,欲做一台顶级的胆机功放,想起了这个GM-100,丢下手头工作,开始着手规划:这个大管子最懒的地方是不带管基、管帽,只有玻壳甩出几根软线,这就很麻烦。高半米、高压几千伏如此大的电子管,如何固定呢?
GM100_6.png GM100_7.png

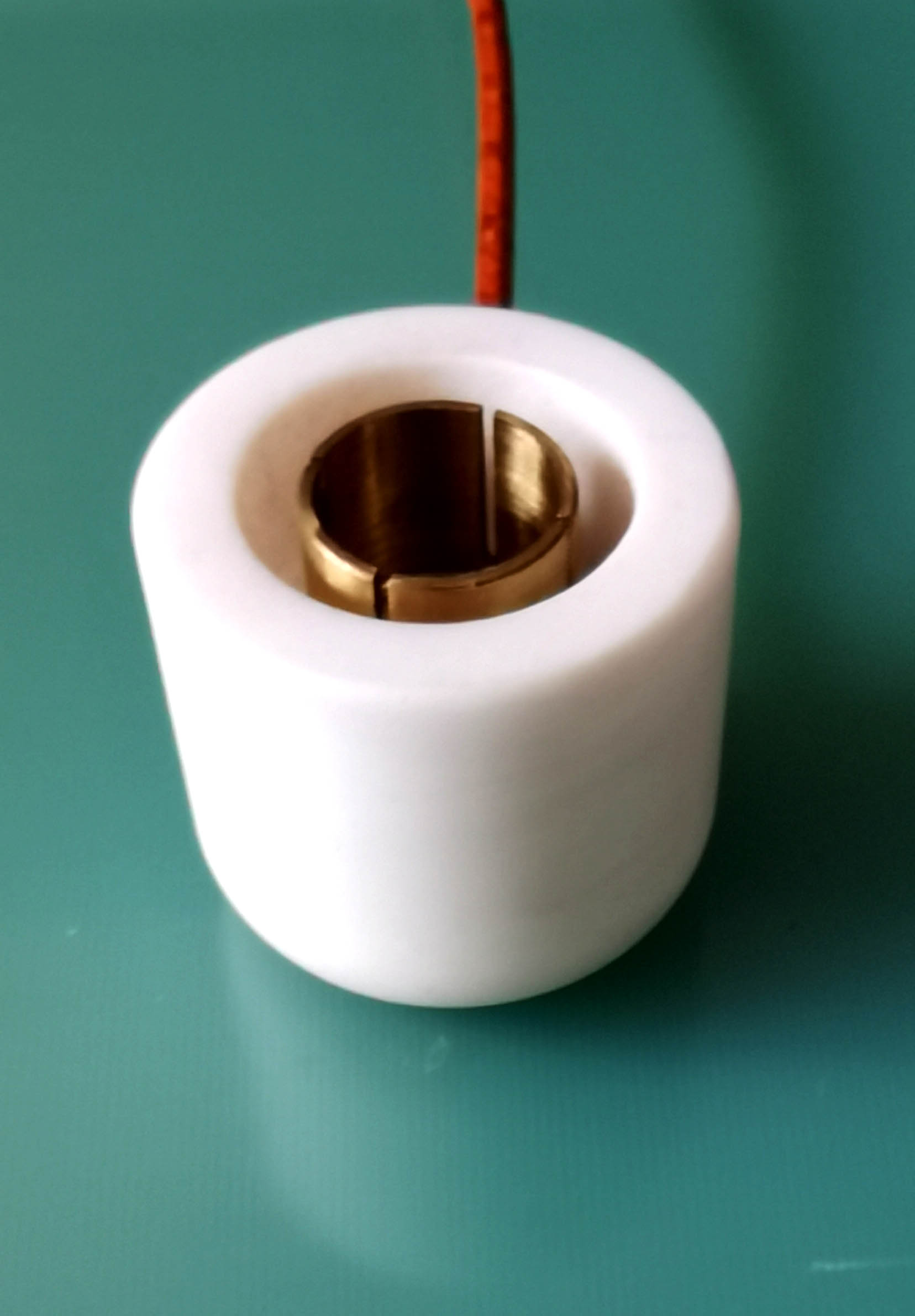

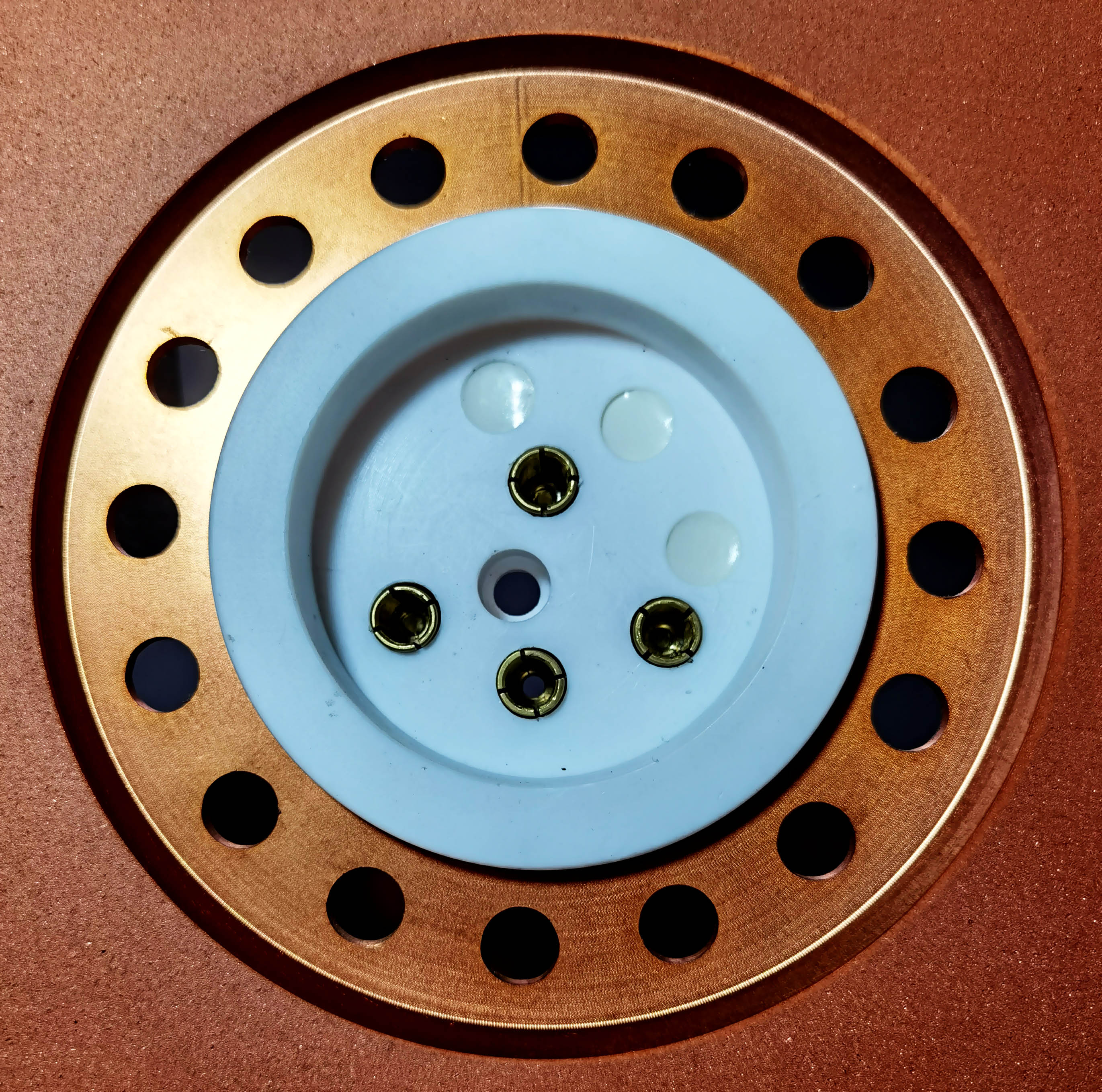

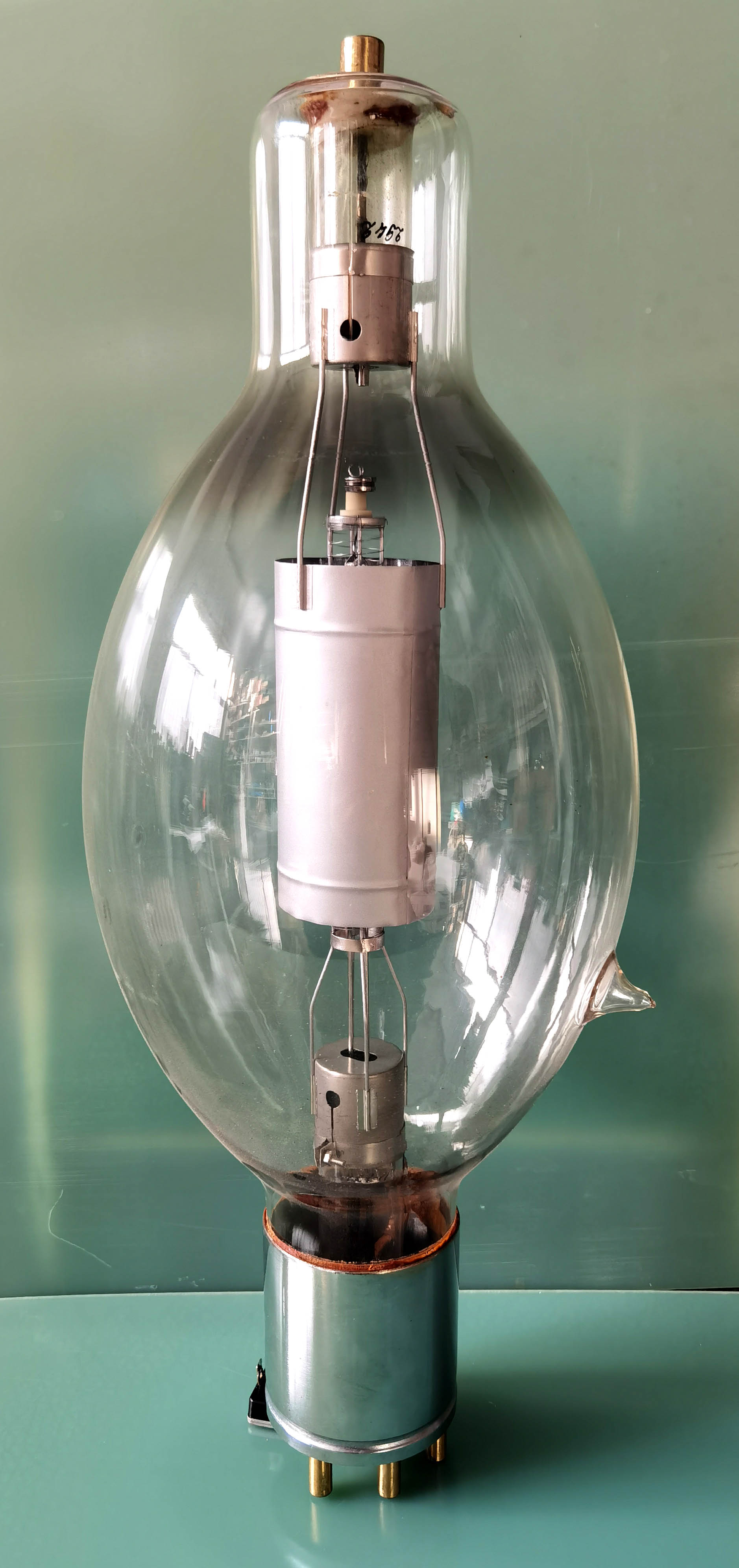

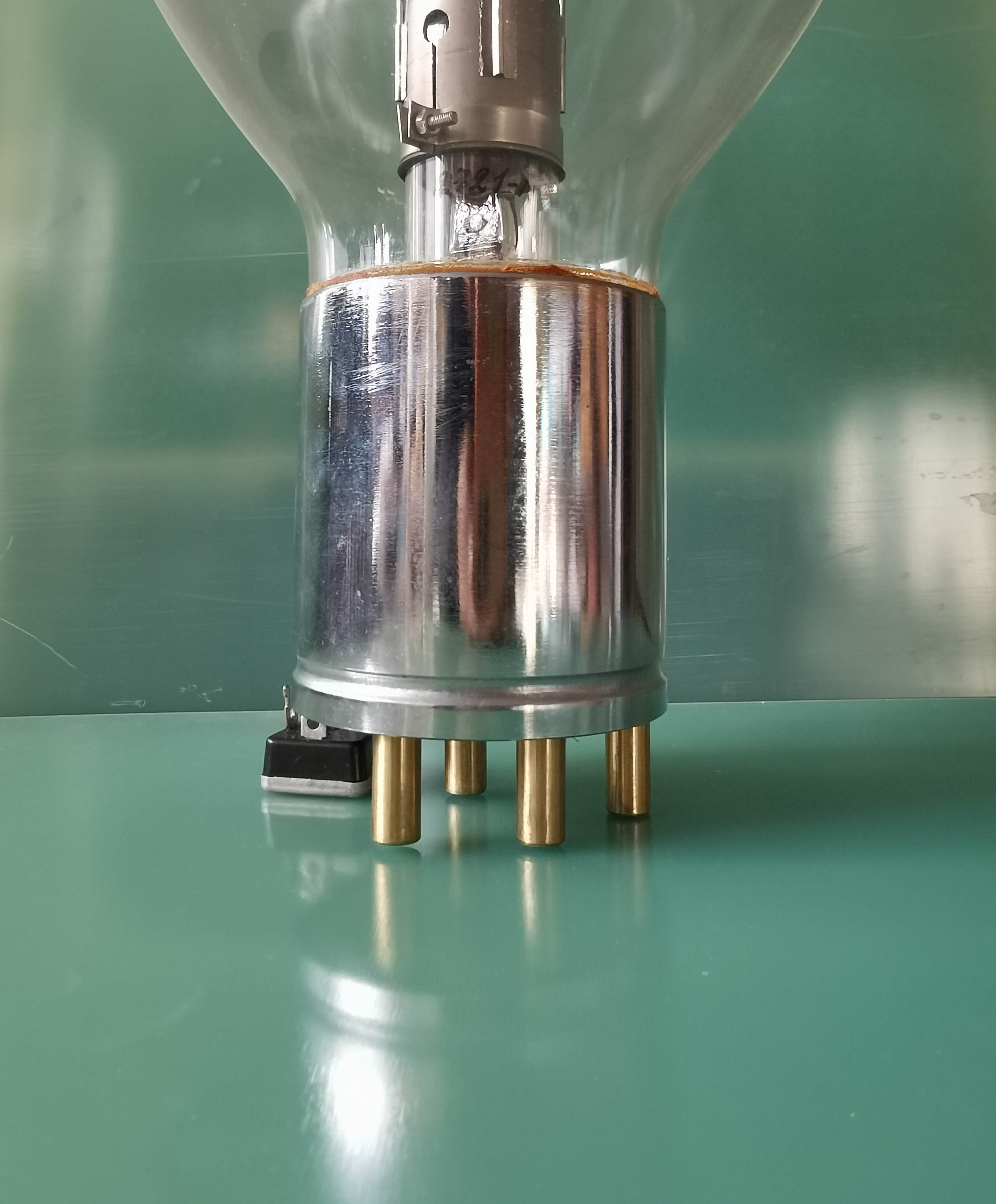

对于电子管,我们习惯了常见的插拔方式,软脚小管无法流行关键就是不方便。天行健,我们当自强不息。首先自行改造这个GM-100。用钢筒车制了212类似的管基并安装了接线铜脚,管脚、管座尺寸参照212管子的标准,便于通用。高压帽也参考805,用特氟龙加工了锥度的帽子,然后拧上铜柱做高压线连接。外接的高压帽、管座统统用特氟龙加工好,并用磷铜做接插件。
GM100_9.png GM100_10.png
GM100_12.png GM100_11.png
接下来问题是,这大玻璃管如何与加工好的管基、管帽粘合?功率管发热厉害,材料不同热胀冷缩系数不一样。想半天还是去找电子管厂方便,讨要了一些粘合剂回来,顺利做好几个尝试,一切ok。如此,诺大的一颗GM-100可以像普通功率管一样任意拔插。当然,限于本地加工资源匮乏,做工上不是很精细,这是美中不足。涤除玄览,能无疵乎?

未完待续
